行業(yè)新聞
磷生鐵作為陽(yáng)極車間的主料嗎？
2025-12-11

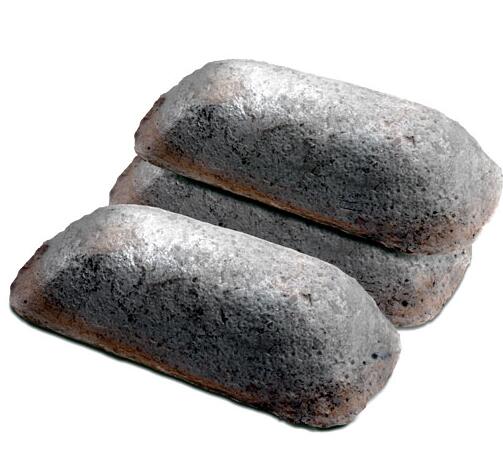

磷生鐵在鋁廠陽(yáng)極車間是作為主料使用的，其核心作用是通過(guò)澆注工藝將陽(yáng)極碳?jí)K與導(dǎo)桿組牢固連接，確保電解鋁生產(chǎn)過(guò)程的穩(wěn)定性和高效性。在陽(yáng)極組裝工序中，磷生鐵以熔融狀態(tài)（鐵水）被澆注到導(dǎo)桿組的鋼爪與碳?jí)K的碗間隙之間。冷卻后，磷生鐵形成堅(jiān)固的結(jié)合體，將導(dǎo)桿組與碳?jí)K連接為一體，隨后運(yùn)入電解工序使用。
磷元素可降低鐵水粘度，提高流動(dòng)性，使鐵水在鑄造過(guò)程中更順暢地填充模具，減少鑄造缺陷。例如，磷與鐵結(jié)合形成的晶體熔點(diǎn)為1050℃，有助于鐵水在澆注時(shí)快速填充鋼爪與碳碗的間隙。通過(guò)優(yōu)化磷生鐵配方，可使鐵-碳?jí)航到档?6.5毫伏，顯著提升電解效率。
磷生鐵需具備足夠的強(qiáng)度以支撐陽(yáng)極碳?jí)K在電解過(guò)程中的重量，同時(shí)避免因強(qiáng)度過(guò)高導(dǎo)致脆性增大。錳元素在磷生鐵中形成穩(wěn)定的珠光體，使磷生鐵環(huán)的強(qiáng)度和硬度保持適中水平。例如，磷含量過(guò)高會(huì)導(dǎo)致磷生鐵環(huán)冷脆性增大，澆注后易產(chǎn)生裂紋，因此需嚴(yán)格控制磷含量在0.6%-1.5%之間。
